Q3210履带式抛丸机-详细介绍

Q32系列履带式抛丸机包含:Q324小型履带式抛丸机、Q326履带式抛丸机、Q3210履带式抛丸机、Q3212大型履带式抛丸机Q3220非标履带式抛丸机多种规格,根据抛丸工件的大小来进行定型。

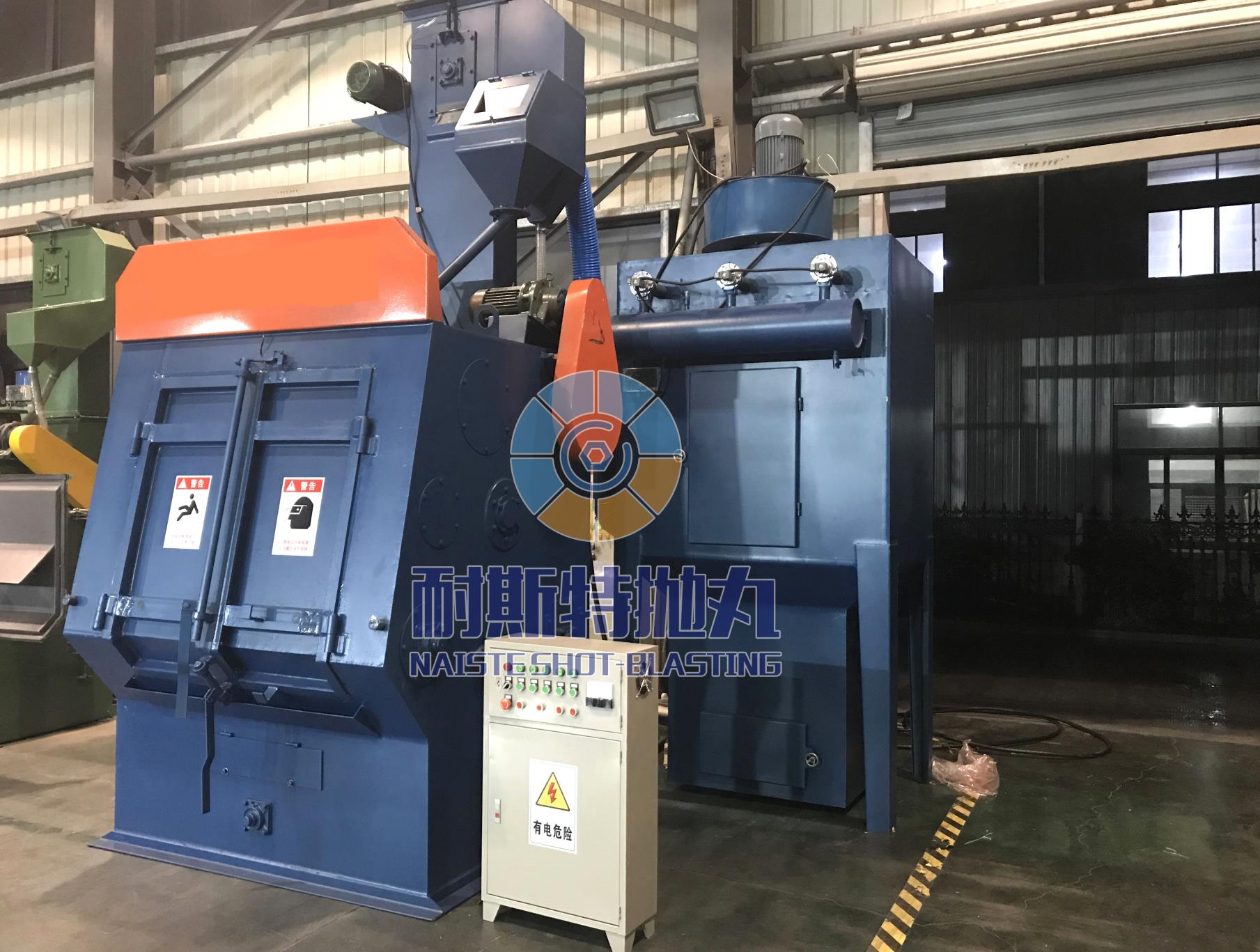

Q3210履带式抛丸机是根据用户要求设计的一种新型专用抛丸清理设备,用于铸件及锻件、小型圆簧、轴承等工件的清理强化。本设备抛丸量更大,密封性更好,清理效果、生产效率及除尘效果有了较大的提高,室体使用轧制Mn13室体护板,单班生产使用寿命可达10年。通过抛丸清理强化,不但可以去除工件表面的锈蚀、氧化皮、铸造后的型砂等,还可以降低工件的内应力,提高工件的抗疲劳强度。本机可单机使用也可配线使用,具有较高的清理效率.

1、 抛丸器

本机选用了Q034型皮带传动形式的抛丸器,电机与抛丸器安装成一个整体,结构紧凑,占用面积小,同轴性强,工作性能稳定,弹丸流经进丸管后进入高速旋转的分丸轮,又从分丸轮窗口甩出,流经集中在定向套窗口定向飞出,由高速旋转的叶片承接并加速,最后从叶片端部甩出,去打击与清除工件表面的粘着物。

本抛丸器的特点是由单叶轮小圆盘、叶片、叶轮组成。故而转动惯量小,易于启动与停车,降低了维修工作量与生产成本。

叶片装拆迅速:因本抛丸器的叶片是从叶轮中心插入的,在叶轮旋转的过程中靠离心力的作用固定叶片,所以不需要任何装夹工具。拆卸叶片时,只需轻击叶片外端便可容易的将叶片从叶轮中心卸下。拆卸8片叶片,只需5——10分钟并且能同时检查分丸轮及定向套的磨埙情况。

本抛丸器叶片、分丸轮、定向套采用瑞士GF.DISA公司生产工艺,高铬耐磨材料精铸而成,使叶片重量误差控制在5克以内,大大降低了抛丸运行的噪音,延长了易埙件的寿命,外观美观、结构精致、制造维修方便,噪音低。

2、螺旋输送器

由螺旋叶片、主轴、两端带座球轴承及传动皮带轮组成,采用小直径小节距高转速形式,为的是与提升机同轴同速,以便提升。

3、斗式提升机

它是由上、下皮带轮,装有料斗的皮带,上部传动轴,上部涨紧调节装置及罩壳组成,其功能是将底部丸砂混合物用料斗挠到提升机顶部靠离心力甩落至上部分离器的进料管道,为此需要一定的皮带线速

履带式抛丸机-工作原理

Q3210履带式抛丸机

履带式抛丸机-技术参数

型号 最大清理重量(kg) 单件最大重量(kg) 抛丸量(kg/min) 端盘直径(mn) 整机功率(kw) 通风量(m3/h)
Q324 100 10 100 400 7 2000
Q326 200 15 200 600 13 2500
Q3210 600 30 600 1000 25.05 3500
Q3212 1000 30 1000 1200 31.65 4000
可根据用户的需要选装设备配置,自动上料装置、卸料装置等
